Máquina formadora de rolos de rack

A máquina formadora de rolos de rack fabricada pela TACON (também conhecida como máquina formadora de rolos de viga de prateleira ou máquina formadora de rolos de rack de paletes), é um equipamento de produção automatizado projetado especificamente para o sistema de prateleiras de armazém. Ele adota um processo de formação de rolo contínuo para moldar com eficiência perfis de vigas, como seções retangulares e em forma de P-. Sua estrutura de seção-transversal otimizada pode atender aos requisitos rigorosos de desempenho-de carga de prateleiras de paletes e prateleiras do tipo-shuttle.

Esta máquina usa um sistema de controle PLC integrado para obter o fluxo de processamento totalmente automatizado de materiais de tiras de metal: desde alimentação precisa, nivelamento de alta{0}}precisão, puncionamento de posicionamento, até múltiplas passagens de perfilagem de dobra a frio e, finalmente, completadas pelo sistema hidráulico, até múltiplas passagens de perfilagem de dobra a frio e, finalmente, completadas pelo sistema hidráulico para corte de comprimento-fixo, produzindo diretamente produtos de feixe padronizados. Todo o processo de produção é altamente contínuo, reduzindo significativamente a intervenção manual e garantindo a consistência do produto e a eficiência da produção.

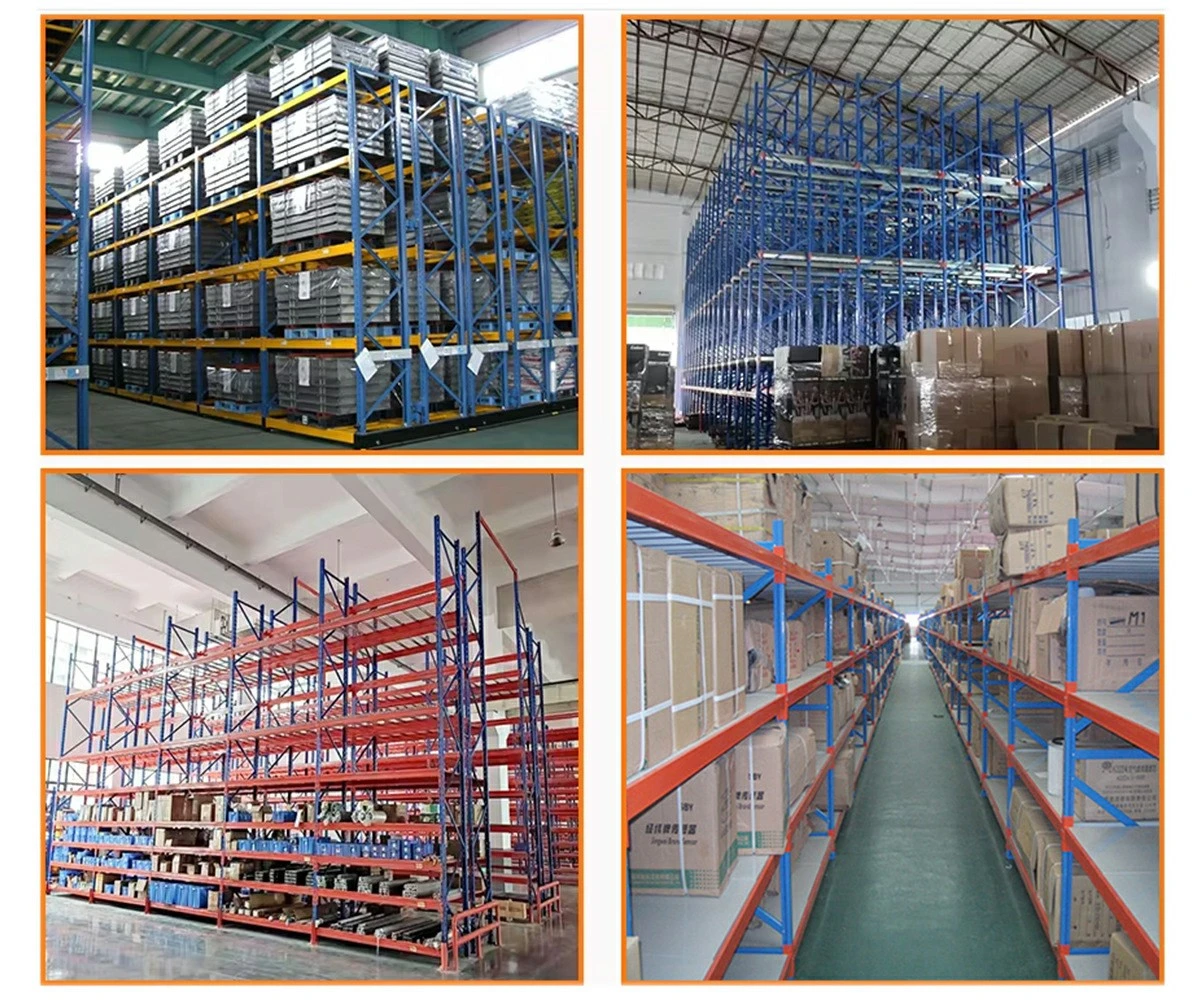

As vigas de prateleira são os principais-componentes de suporte de carga do sistema de armazenamento. Eles adotam um design-de plug-in para obter acesso eficiente de produtos paletizados e utilização máxima do espaço. Eles são compatíveis com vários tipos, como prateleiras-do tipo viga e-de posição alta, e são especialmente projetados para cenários de alta demanda de armazenamento em setores como manufatura e logística.

A máquina formadora de rolos de rack é projetada especificamente para a produção eficiente dos componentes principais das prateleiras de armazenamento. Adota tecnologia avançada de laminação combinada com controle automatizado, melhorando significativamente a eficiência de fabricação e a qualidade do produto. Os principais recursos incluem:
1) Economia de energia e vantagens de custo: Em comparação com os métodos tradicionais, o processo de laminação pode reduzir o consumo de energia em 20%-30%, aumentar a utilização de materiais, reduzir as taxas de desperdício e ser compatível com aço de alta resistência e outros materiais para reduzir os custos totais de produção.

2) Alta precisão e garantia de qualidade: o dispositivo de nivelamento elimina a deformação do material, o dispositivo de perfuração localiza com precisão as posições dos furos (como furos de conexão de prateleira) e os rolos formadores de dobra a frio são feitos de materiais de alta-dureza (como tratamento de cromagem), garantindo que o nivelamento e a resistência da seção transversal-da viga atendam aos requisitos de suporte de carga-de armazenamento.

3) Personalização e adaptabilidade: suporta design personalizado, ajusta com flexibilidade os parâmetros do rolo e do molde e se adapta a chapas metálicas de diferentes-tamanhos (como bobinas ou tiras), atendendo às necessidades de produção de vários tipos de prateleiras de armazenamento (como prateleiras de-tipo viga ou de{3}}alto nível).

4) Operação simples e confiabilidade: Integra uma interface homem-com tela sensível ao toque para simplificar as configurações de parâmetros e é fácil de manter; o sistema hidráulico garante operação estável, baixo ruído e bom controle de poeira, otimizando o ambiente da oficina.

Desbobinador manual→ Guia com ajuste→ Máquina formadora de rolos→ Corte hidráulico→ Mesa de saída→Máquina formadora de viga de retenção

1) Desbobinador

• Tipo de desbobinador: Manual
• capacidade de peso do desbobinador: 5,0T

2) Máquina formadora de rolos

• Tipo de motor principal: Motor de frequência
• Potência total: 18,5KW
• Velocidade de formação: 10-18m/min
• Material do rolo: Cr12
• Rolos: 17 grupos
• Material do eixo principal: 40Cr (o eixo principal tem moagem de alta frequência e tratamento térmico e a superfície do eixo é cromada)
• Diâmetro do eixo principal: ø75mm

3) Corte Hidráulico (2 conjuntos de cortadores)

• Tipo de perfuração: Corte hidráulico
• Potência do motor hidráulico: 4,0KW


4) Sistema de controle PLC

• Controle a quantidade e o comprimento de corte automaticamente
• A máquina será parada durante o corte
• Medidas automáticas de comprimento e contagem de quantidade (precisão +/- 2mm)
• Tensão: 380V, trifásico 50Hz

5) Tabela-de execução

O comprimento da estrutura de suporte do produto: 6m

6) Máquina formadora de viga de retenção

• O peso da máquina: 1,5T
• A dimensão total da máquina: (comprimento) 2,5 m x (largura) 0,8 m x (altura) 1,2 m
• Tipo de motor principal: Motor de frequência
• Potência total: 5,5KW
• Velocidade de formação: 12m/min
• Material do rolo: Cr12
• Rolos: 4 grupos
• Material do eixo principal: 40Cr (o eixo principal tem moagem de alta frequência e tratamento térmico e a superfície do eixo é cromada)
• Diâmetro do eixo principal: ø75mm
• Tensão: 380V, trifásico 50Hz
